Les tuyaux d’évacuation

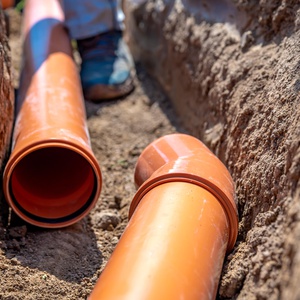

Evacuation d’eau et réseau d’égouts : Il s’agit d’éléments souterrains pour la collecte, l’évacuation à l’égout public et le traitement des eaux usées ménagères, fécales et de pluie, provenant des différents tuyaux.

La réalisation de la plomberie de la salle de bain dans votre maison peut être réalisée de deux façons :

• Système de collecte d’eau
• système de dérivation d’eau

Nous analysons en détail les avantages et les inconvénients des deux types:

Système hydraulique avec dérivation – hydro dérivation végétale:

Ce type de système implique l’installation d’une conduite principale qui alimente chaque utilisateur. Ce type de raccordement hydraulique a une entrée et deux sorties (donc l’eau de la conduite principale est divisée en 2 canaux et plus).

Dans ce cas, le tuyau est interrompu à chaque utilisateur, bien sûr ces joints sont recouverts par les tuiles, dans un système hydraulique avec dérivation la plupart des raccords sont sous la voie dans le plancher. Avec le système hydraulique avec dérivation, il n’est pas possible de bloquer un seul utilisateur à la fois, l’ensemble du système hydraulique est bloqué s’il est nécessaire d’intervenir sur un utilisateur, vous devez bloquer tous les utilisateurs.

Avantages :

• Esthétiquement beau, il ressemble à un robinet;
• facile à fermer et à ouvrir l’eau;
• peu encombrant.

Inconvénients :

• T-unions sous le rail (non visibles à l’œil nu) recouverts de tuiles;
• En cas de sinistre, c’est le locataire du rez-de-chaussée qui s’en rendra compte avant vous;
• En cas de fuite, casser le plancher et aller travailler sur le raccord en “T”;
• Système d’eau avec collecteur;
• collecteur système hydraulique.

Comment installer un système hydraulique chez soi ?

Le point de départ de votre plomberie est clairement le compteur. Il y a encore quelques années, dans les copropriétés, les compteurs des différents services publics étaient installés à l’intérieur des appartements individuels : on pouvait trouver plusieurs niches comportant les différents compteurs. D’autre part, les prestataires de services exigent désormais que tous les compteurs soient regroupés dans des “compartiments à compteurs” spéciaux donnant directement sur la rue : cela est une question de facilité pour les différentes compagnies.

Votre compteur d’eau peut donc se trouver soit à l’intérieur de votre maison, soit avec tous les autres compteurs d’eau de la rue, selon l’âge de la propriété ou si des modifications ont été apportées au fil du temps. Tout ce qui se trouve en amont du compteur appartient et est sous la responsabilité du responsable des services des eaux de votre municipalité, tout ce qui est en aval vous appartient, vous en êtes donc responsable.

Une fois à l’intérieur de votre appartement, la plomberie est constituée d’une série précise d’éléments. Voyons quels sont les principaux éléments qui composent un système de base. Il est évident que selon la taille de votre appartement et la quantité d’appareils terminaux connectés, cela peut varier.

A partir du robinet, le système est généralement divisé en deux : un tuyau va à la chaudière pour être chauffé, un second tuyau va directement aux terminaux.

Deux tuyaux séparés sortent de la chaudière : un du circuit de chauffage (qui est généralement fermé : l’eau sort chaude de la chaudière et, après avoir libéré la chaleur dans les radiateurs ou dans les terminaux que vous avez installés dans la maison, elle retourne à la chaudière froide pour être à nouveau chauffée) ; un deuxième tuyau amène au contraire de l’eau chaude dirigée vers les terminaux.

À ce stade, le système peut être de deux types : multiple (actuellement le plus courant) ou par dérivation.

Dans les systèmes à collecteur, chaque appareil individuel est relié à un collecteur qui distribue l’eau froide et l’eau chaude et, selon le type de terminal, reçoit l’eau froide et l’eau chaude. Le lavabo va recevoir les deux sources, tandis que des toilettes vont recevoir que l’eau froide.

Dans les systèmes de jonction, les tuyaux d’eau chaude et froide sont parallèles sous la chape, le long de toute la maison, pour former une sorte de circuit et, lorsqu’ils trouvent les sanitaires le long de la route, des “shunts” sont réalisés pour leur acheminer l’eau.

Les robinets, d’où sort l’eau, et les appareils sanitaires (lavabo, bidet, douche, etc.) qui visent à recueillir l’eau et à l’acheminer vers les égouts.

Les systèmes de plomberie sont en quelques sortes comme de très longues séquences de tuyaux et de branches dont le seul but est de mettre à votre disposition l’eau pour les quelques centimètres qui séparent le robinet de la sortie sanitaire…

Le système d’eau avec collecteur (utilisé principalement pour la distribution du système de chauffage) prévoit l’installation d’un collecteur mural hydraulique. Ses boîtes sont murées à l’intérieur du mur de la même manière que la boîte du posemètre est murée à l’intérieur, à partir de cette boîte toutes les utilités pour l’eau chaude et froide sont contrôlées.

Nous avons vu que dans le système avec dérivation sont fondamentaux les raccords en “T” qui distribuent l’eau aux utilisateurs, dans ce type de système hydraulique au lieu de cela le tuyau principal fournit à l’intérieur de la boîte les différentes utilités, habituellement 6 ou 7 pour une salle de bains et une cuisine.

Du collecteur démarre un tuyau d’eau froide et un pour l’eau chaude qui fournit un seul utilisateur, il n’y a donc pas d’interruptions sous la piste comme dans la méthode précédente, nous aurons les tuyaux qui vont du collecteur à l’utilisateur direct. Avec ce système, les joints se trouvent à l’intérieur de la boîte et de l’utilisateur auquel ils sont connectés, nous n’avons donc pas de joints sous le rail.

En gardant à l’esprit que dans le système hydraulique les joints peuvent se détériorer au fil des ans, avec le système hydraulique à collecteur nous n’avons pas besoin d’intervenir sous la voie, de cette façon l’entretien est plus facile et ne nécessite pas de travaux de maçonnerie.

De plus, grâce au collecteur, il est possible de sélectionner chaque utilisateur individuellement s’il y a un besoin.

Avantages :

• Pas de joints sous la voie;
• Possibilité de fermer un utilisateur à la fois;
• Entretien plus facile.

Inconvénients :

• Coût supérieur à celui d’une installation avec dérivation;
• Esthétiquement encombrant.

Conclusion:

Nous avons vu les avantages des deux types de systèmes hydrauliques, l’utilisation du collecteur n’est souvent pas préférée parce que esthétiquement il est grand et quelque peu laid, pour cette raison est souvent préféré le système hydraulique avec dérivation.
